傳感百科-陶瓷電容水位計

欄目:行業資訊 發布時間:2018-06-25
陶瓷電容式水位計適用于長期埋設在水工建筑物或其它混凝土建筑物及地基內,測量結構物或地基內部的滲透(或孔隙)水壓力以及水庫、湖泊等水位。特別適用于廣州政府監測網,自動化數據上傳。

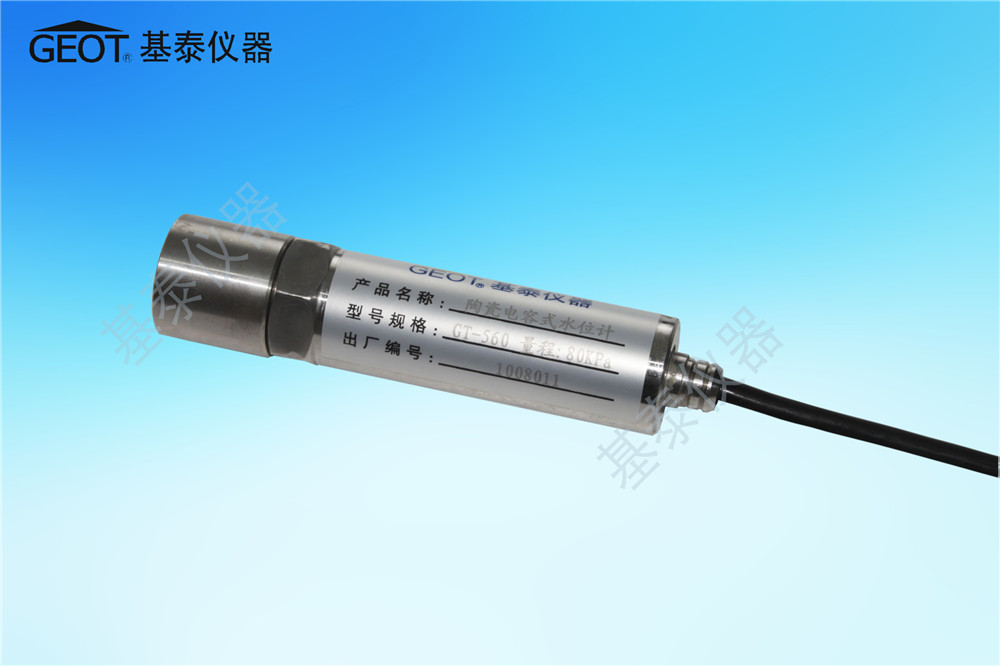

                                                            陶瓷電容式水位計
概述

陶瓷電容式水位計適用于長期埋設在水工建筑物或其它混凝土建筑物及地基內,測量結構物或地基內部的滲透(或孔隙)水壓力以及水庫、湖泊等水位。水位計加裝配套附件可在測壓管、地基鉆孔中等場合下使用。
原理


   傳感器測頭主要為一個陶瓷電容式測壓傳感器,其輸出電壓信號的大小與外界水位所產生的壓力線性相關。輸出電壓經內部電路轉變成4-20mA標準電流信號或RS485數字信號(需訂制),由傳感器導線輸出,并通過對應信號的測量儀表檢測。傳感器導線,采用特制五芯屏蔽通氣電纜。此電纜內有通氣導管,可將大氣導入傳感器內部,平衡傳感器受壓模兩側氣壓差。陶瓷電容滿量程輸出4-20mA標準電流信號或數字信號4000-20000F,并用推薦的GT202型標準信號讀數儀人工讀取,亦可接入MCU32-GT1104自動測量模塊獲取監測數據,再通過公式計算求得所測位置滲透水壓力或水位變化量。
主要技術指標

型號規格

GT560

測量范圍 (mm)

100

500

20000

30000

最小讀數K (mm/F)

≤0.007

≤0.032

≤1.250

≤1.875

分辨力r  (%F.S)

≤0.01

綜合誤差 (%F.S)

≤0.1

耐水壓力 (MPa)

額定水壓力下,絕緣 > 50MΩ

注: F.S表示滿量程輸出。
超量程:允許額定量程的2,但超出量程部分,不保證輸出準確。
非標量程:不在測量范圍內的量程,需訂制。
性能特點
1、陶瓷電容傳感原理 4-20mA標準電流信號或RS485數字信號輸出,可方便配套不同信號采集的儀表;
2、測量精度高、范圍大,同時靈敏度高,性能長期穩定,堅固可靠,使用壽命長。
3、防滲水、耐腐蝕,長期可靠。
4、適用于遙測和自動化數據采集。
5、在小量程時,可抵消大氣壓力變化所帶來的影響。
6、配套專門讀數儀表,特別適用于廣州政府監測網的自動化數據上傳。
計算公式
ΔH=K(Fi-F0)
1、ΔH—水位變化量;K—標定系數(最小讀數);Fi—實時測量讀數;F0—安裝初始讀數。在計算時,請注意統一各參數的數量級、單位。
2、單支傳感器參數,如K值等,詳見傳感器合格證。
儀器安裝、調試
安裝埋設前,應做好以下準備:
1、儀器室內處理。儀器檢驗合格后,將壓力計放入水中浸泡2小時以上,使其充分飽和,排除傳感器囊中的氣泡。
2、用紗布或土工布等透氣透水性材料將測頭包好,確保壓力計進水口通暢且預防泥沙等滲入以致堵塞,并繼續浸入水中。
3、當作投入式水位計使用時,應事先在地基或土層中鉆孔,根據設計深度預埋一根直徑大于50mm的滲()水導管。
4、將包扎好的傳感器測頭投放到要測量位置。
驗收與保管
1、用戶開箱驗收儀器或設備,應先檢查儀器數量與裝箱清單是否相符、是否含有對應附件、合格證及相關資料,如有不符合者,請與我公司聯系。
2、對于箱內儀器或設備,用任意型式的標準信號讀數儀檢查常溫常壓下的傳感器初值,若初值變化異常(正常為4000mAF)左右),請與本公司聯系。
3、開箱后儀器或設備應放在濕度小于80%的房間內保存,室內不含有腐蝕性氣體,存放環境須干燥,通風,搬運時小心輕放。
